電磁電流繼電器是一種廣泛應用于電力系統二次回路繼電保護裝置中的過流起動元件，交流接觸器的電磁系統會產生電磁噪聲污染，為了解決交流接觸器的交流噪聲高、功耗高、溫度高、功率因數低等問題，目前有一種具有雙繞組線圈和整流模塊的交流接觸器，這種交流接觸器與無節能的單線圈相比，節約電能約70%，無噪聲，改善了接觸器線圈的燃燒狀態。



       使過流繼電器開始工作的最小電流稱為電流繼電器的工作電流。當繼電器動作時，電流均勻減小，使繼電器的最大電流恢復到原來的狀態，即繼電器的回流電流。回流電流與動作電流的比值是繼電器的回流系數。

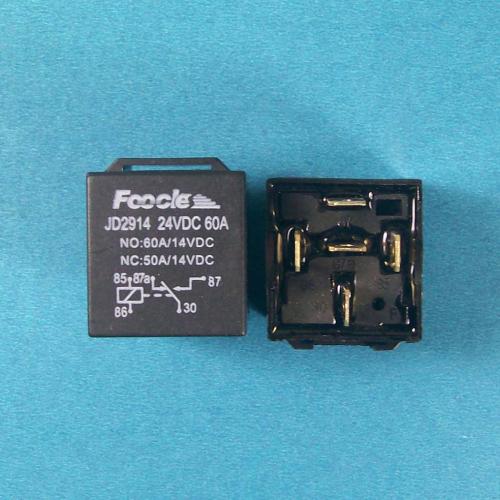

       電磁繼電器的工作原理和特點：電磁繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成。只要在線圈兩端增加一定電壓，一定的電流就會流過線圈，產生電磁效應，電樞將克服電磁力吸引作用下回到鐵芯的張力，從而驅動電樞和靜態觸頭的動態接觸。

       當線圈被切斷時，電磁吸力也消失了，電樞將返回到彈簧的反作用力中原來的位置，因此動態接觸被原來的靜態接觸吸收。這樣，它吸收和釋放，以達到傳導和切斷在電路中的目的。對于繼電器的"常開和常閉"觸點，可以區分如下：當繼電器線圈不接通時，斷開狀態下的靜態觸點稱為"正常開觸點"；處于開啟狀態的靜態觸點稱為"常閉觸點"。



電流繼電器的種類

       電流繼電器是電力系統繼電保護中最常用的元件。電流繼電器具有接線簡單、運行速度快、運行可靠、維護方便、使用壽命長等優點。電流繼電器作為保護元件，廣泛應用于電動機、變壓器和輸電線路的過載和短路繼電保護電路中。

       電流繼電器分為：電磁電流繼電器、靜態電流繼電器。
