繼電器是一種常用的控制裝置，它可以控制大電流小電流、高壓低壓、交流直流等，實現控制電路與控制電路的完全隔離。廣泛應用于電路控制、保護電路、自動控制和遠程控制。

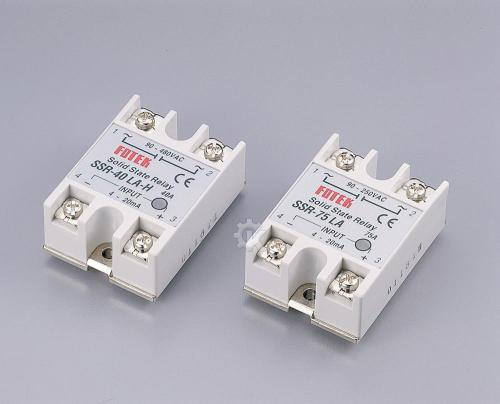

       繼電器的種類很多，包括電磁式繼電器、干簧式繼電器、壓電式繼電器、固態繼電器等。



一、電磁繼電器的檢測

1、檢測繼電器線圈

       將萬用表放入“Rx 100”或“Rx1k”檔中，用兩支筆(不論正或負)連接繼電器線圈的兩個引腳，測量繼電器線圈的直流電阻，萬用表表針表示應與繼電器的線圈電阻基本一致。

       如果指針指示電阻值明顯偏小，則表示繼電器線圈短路。如果指針表示零電阻，則表示繼電器線圈的兩個引腳之間存在短路。如果指針指示電阻值為無窮大，則繼電器線圈已被切斷。以上三個情況表明繼電器已經損壞。



2、檢測繼電器節點

       用指定的工作電壓連接繼電器線圈，并使用萬用表“Rx1K”文件檢測節點的開關狀態。

       當工作電壓不加到繼電器線圈上時，正常開啟的節點不能通過，正常關閉的節點應該打開。當工作電壓增加時，應聽到繼電器吸入的聲音。此時，應打開恒開觸點，不應打開通常關閉的節點，并相應地轉換替換節點。否則，繼電器就損壞了。對于多組節點中繼，如果一些節點受損，其余節點處于正常運行狀態，則仍然可以使用它們。
