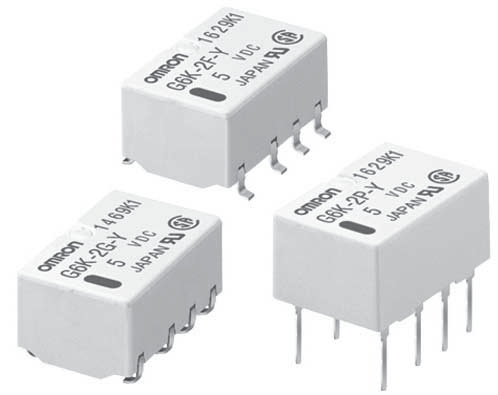

繼電器是一種機械電氣控制裝置，可以實現小電流可用于控制大電流，繼電器可通過機械觸點開關控制負載裝置。選擇合適的繼電器，設計合適的驅動電路，確保繼電器的可靠運行。



       如何選擇正確的繼電器？凌創輝電子告訴您，繼電器的選擇需要考慮工作電壓、觸點參數、封裝方式、工作溫度等。

       工作電壓：包括額定電壓、工作電壓、釋放電壓、繼電器最大電壓。

       為了使繼電器可靠地吸收，驅動電路提供的電壓必須大于工作電壓，小于最大電壓。當驅動電路斷開時，為了使繼電器接觸可靠釋放，剩余電流電壓必須小于釋放電壓；驅動電路提供的電流也需要滿足繼電保護動作所需的電流。繼電器驅動電流=額定電壓/線圈電阻。



       接觸參數：觸頭參數決定繼電器的驅動能力。所連接的負載不能超過規范使用，需要留出一定的余量。例如，當觸點的最大開關電流為10A時，負載電流不應超過5A。

       不同接觸材料驅動的負載是不同的，特別是當驅動感應負載(如電動機)時，需要向供應商咨詢負載是否合適。當驅動感應負載時，驅動負載需要留下更大的余量。

       包裝方式：如果工作環境相對惡劣，建議使用密封包裝，以防止油塵和其他污染物進入繼電器并造成故障。

       工作溫度：必須考慮工作溫度是否能滿足產品設計的要求。環境溫度過高會導致繼電器壽命縮短，可靠性降低。
