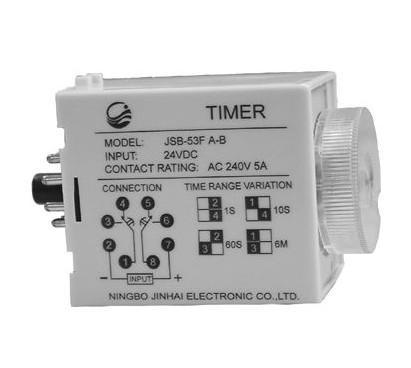

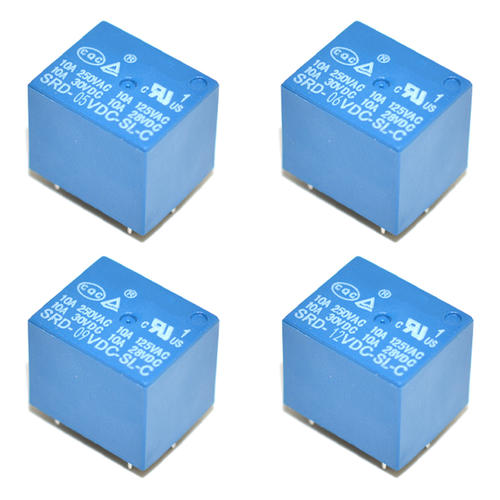

繼電器的種類很多，在生活中的方方面面都有廣泛的應用，電磁繼電器是其中較為常見的一種。關于電磁繼電器的線圈和觸點的連接方式，不少人心存疑惑，凌創輝電子為您帶來以下解析。



電磁繼電器線圈連接

       在電磁繼電器的詳細規格中，工作電壓、吸入電壓和釋放電壓一般都是線圈電壓。當電磁繼電器工作時，線圈應施加額定工作電壓(電流)，而不是動作電壓(電流)。

       由于線圈具有儲能功能，當電磁繼電器的線圈斷電時，所存儲的感應電勢可能產生高達數千伏特的浪涌電壓(反電動勢)。這種浪涌電壓作用于繼電保護電源系統，將對其他器件產生負面影響。因此，有必要在繼電器線圈的兩端增加一個"瞬態抑制電路，將其電壓峰值限制在一定范圍內。一般建議暫態抑制電路為并聯電阻--電容電路或線圈兩端的電阻或二極管。



電磁繼電器觸點連接

       理論上，電磁繼電器的觸點可以并聯或串聯。接觸并聯可以提高電路開關的可靠性，但電路斷開的可靠性正好相反；接觸串聯可以提高電路斷開的可靠性，而電路連接的可靠性則相反。

       這是因為在每組電磁繼電器的觸點之間不可能同時工作，所以通常不使用它來切換比單個觸點并聯的兩個或兩個以上觸點的額定負載電流更大的電路；同時，不使用兩個或兩個以上的觸點組串聯地切換大于單個觸點額定負載電壓的電路。
