固態繼電器作為一種在自動控制電路中廣泛應用的電子控制器件，受到很多用戶的青睞。但在使用時關于它的一些使用技巧卻不能不知道，下面凌創輝電子來為您介紹都有哪些使用技巧。



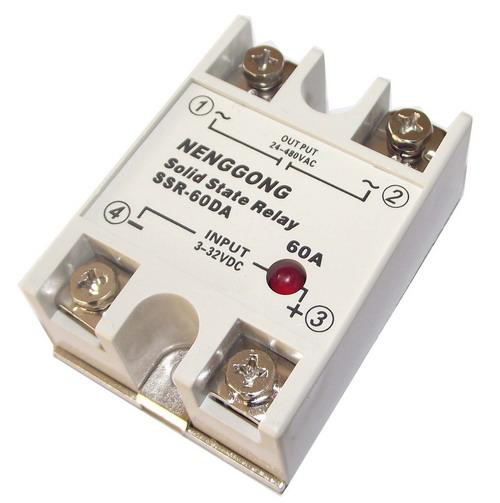

       一、固體繼電器按開關負載特性可分為直流型和交流型，交流型產品有“過零”和“非過零”兩種，其開關觸點有常開和常閉兩種，常開也是目前市場上比較常見的一種，在進行電路設計和選購時，必須弄清楚設計要求和被控負載情況。

       二、交流式SSR是為50HZ工作環境而設計的。被控交流電源應用時要求被控頻率在40-60HZ之間，且波形為正弦波。該頻率范圍外貨的非純正弦波是否能正常工作，要根據產品的具體情況而定。

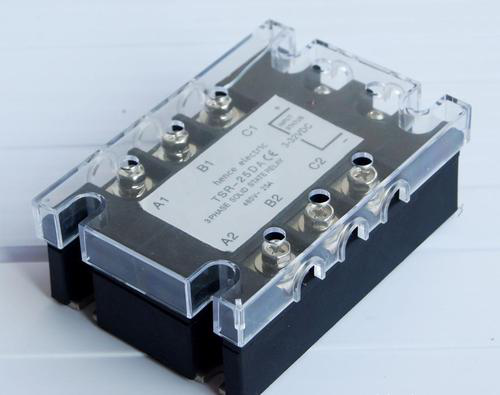

       三、選型時，應考慮型式、裝配方式及散熱條件。

       四、固態繼電器的負荷能力與工作環境的溫度有關，當環境溫度升高時，其負荷能力就會降低，因此在選用SSR額定工作電流時，應留出足夠的空間。

       五、連接固態繼電器時，請注意直流控制電壓和極性的大小。



       六、交流固態繼電器輸出端需要有RC吸收回路，在購買時，要弄清楚是否在型號中配置了RC吸收回路，可能有安裝了，也有沒有安裝，對于感性負載，特別是重感性負載，除了配置RC吸收回路外，還應增加壓敏電阻。壓敏電阻的額定工作電壓可選電源電壓有效值為1.9倍。

       七、焊接時間問題，在采用針孔焊接式SSR和觸發式SSR時，氣焊溫度不應高于260℃，焊接時間小于10S，對于螺釘固定式SSR，應加墊圈防止松動，且扭力不應過大，以免在焊接過程中損壞。

       八、固態繼電器輸入與輸出之間的隔離包括光電隔離和干簧管繼電器的隔離等。本發明采用光電式隔離方式，LED內部的反向擊穿電壓只有6V左右，為保證器件使用的安全性，在發光俄日機關回路上應串聯一個保護二極管，以防止反向擊穿。

       九、注意規定的工作電流，當輸入信號源的電壓較高時，輸入電路中必須有串聯的限流電阻。

       十、在使用時，一定要注意不能因固態繼電器輸出端的串接而造成短路。
